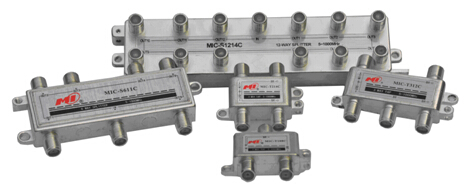

C系列室內型分支分配器，采用經多層光亮鍍錫的壓鑄鋅合金外殼和錫封工藝，保證了產品的抗腐蝕性、防泄漏、防射頻干擾，屏蔽系數高達100dB。該系列產品采用優質磁芯，保證了產品的高頻帶、低損耗、高隔離、高反射損耗的優異指標。


技術參數

分配器參數

分配器	頻率范圍	772	773	774	775	776	778	7710	7712	7714	7716
分配損耗 (dB)	5-30MHz	<3.6	<5.7	<7.0	<8.5	<9.5	<10.5	<11.5	<12.5	<13.5	<13.8
	30-550MHz	<3.8	<5.9	<7.5	<9.0	<10.5	<11	<12.5	<13.5	<14.5	<14.5
	550-1GHz	<4.2	<6.5	<8.5	<10.0	<11.0	<12.5	<13.5	<15.5	<17.5	<17.5
相互隔離 (dB)	5-30MHz	>25	>25	>25	>25	>25	>25	>25	>25	>25	>25
	30-550MHz	>27	>27	>27	>25	>25	>25	>25	>25	>25	>25
	550-1GHz	>22	>22	>22	>22	>22	>20	>20	>20	>20	>20
反射損耗 (dB)	5-30MHz	>18			>18
	30-550MHz	>18			>18
	550-1GHz	>16			>16
屏蔽系數(dB)	≥100

	項目	單位	性能參數
			一分支器系列
			08	10	12	14	16	18	20	24
插入損耗	5-30MHz	dB	≤2.5	≤1.8	≤1.5	≤1.3	≤1.0	≤1.0	≤1.0	≤1.0
	45-550MHz		≤2.0	≤1.8	≤1.5	≤1.3	≤1.0	≤0.7	≤0.7	≤0.5
	550-750MHz		≤2.2	≤2.0	≤1.8	≤1.6	≤1.2	≤1.2	≤1.1	≤1.0
	750-1000MHz		≤2.5	≤2.2	≤2.0	≤1.8	≤1.5	≤1.5	≤1.5	≤1.5
分支 損耗偏差	5-30MHz	dB	±1.0
	45-550MHz		±1.0
	550-750MHz		±1.0
	750-1000MHz		±1.0
反向隔離	5-30MHz	dB	≥20	≥20	≥22	≥24	≥26	≥28	≥30	≥30
	45-550MHz		≥25	≥26	≥28	≥30	≥30	≥35	≥35	≥35
	550-750MHz		≥24	≥25	≥26	≥24	≥26	≥30	≥32	≥32
	750-1000MHz		≥20	≥20	≥22	≥22	≥24	≥24	≥26	≥26
反射損耗	5-30MHz	dB	≥18
	45-550MHz		≥18
	550-750MHz		≥16
	750-1000MHz		≥16
屏蔽系數		dB	≥100

三分支器參數

	項   目	單位	性能參數
			四分支器系列
			10	12	14	16	18	20	24
插入損耗	45-550MHz	dB	≤3.4	≤3.6	≤2.5	≤2.3	≤2.0	≤1.6	≤1.2
	550-750MHz		≤3.5	≤3.0	≤2.2	≤1.8	≤1.5	≤1.1	≤0.8
	750-1000MHz		≤3.8	≤3.0	≤2.5	≤2.0	≤1.8	≤1.5	≤1.2
	45-550MHz		≤4.1	≤3.5	≤3.0	≤2.5	≤2.0	≤1.8	≤1.5
分支 損耗偏差	45-550MHz	dB	±1.0
	550-750MHz		±1.0
	750-1000MHz		±1.0
	45-550MHz		±1.0
反向隔離	45-550MHz	dB	≥25	≥26	≥28	≥30	≥32	≥33	≥36
	550-750MHz		≥25	≥26	≥28	≥30	≥32	≥34	≥35
	750-1000MHz		≥24	≥25	≥26	≥26	≥30	≥32	≥32
	45-550MHz		≥20	≥22	≥23	≥24	≥28	≥30	≥30
相互隔離	45-550MHz	dB	≥22				≥22
	550-750MHz		≥25				≥30
	750-1000MHz		≥22				≥25
	45-550MHz		≥20				≥22
反射損耗	45-550MHz	dB	≥18
	550-750MHz		≥18
	750-1000MHz		≥18
	45-550MHz		≥16
屏蔽系數		dB	≥100
