安裝前的準備

  在安裝C頻段濾波器前我們需要根據安裝環境正確的選配好濾波器的型號，數量，以及安裝輔材包括饋源和高頻頭。

  根據運營商使用的5G頻段及C波段衛星接收的頻率范圍，目前大部分場景下，我們使用頻帶范圍：3.7GHZ-4.2GHZ的濾波器就可以了，在些特殊情況下，我們才需要使用窄帶濾波器。

  使用C 頻段衛星接收設施使用單位主要包括：廣播電視衛星上下行地球站、廣電網絡公司有線電視運營商、廣播電視臺、無線發射臺站、廣播電視監管機構、氣象、證券、民航、酒店等。不同單位使用的衛星接收設施種類較多，抗干擾改造及加裝濾波器主要涉及到這三種情況：
1）天線是前饋還是后饋
大部分使用情況下的天線都是前饋接收方式，后饋在廣播電視臺見多。

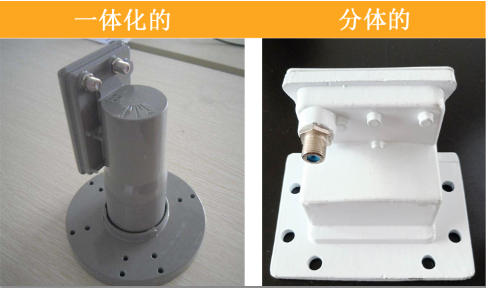

2）原有使用的饋源與高頻頭是一體化的還是分體的

一體化的高頻頭較為常見，也分為單輸出和多輸出口，分體的高頻頭和饋源接觸面均為平面波導口，接口處需用螺絲和螺母擰緊。
3）接收的極化方式 是單極化接收還是雙極化接收
衛星的轉發器發射垂直和水平波束，高頻頭只接收其中一種極化信號就是單極化接收，同時接收垂直和水平信號就是雙極化接收。

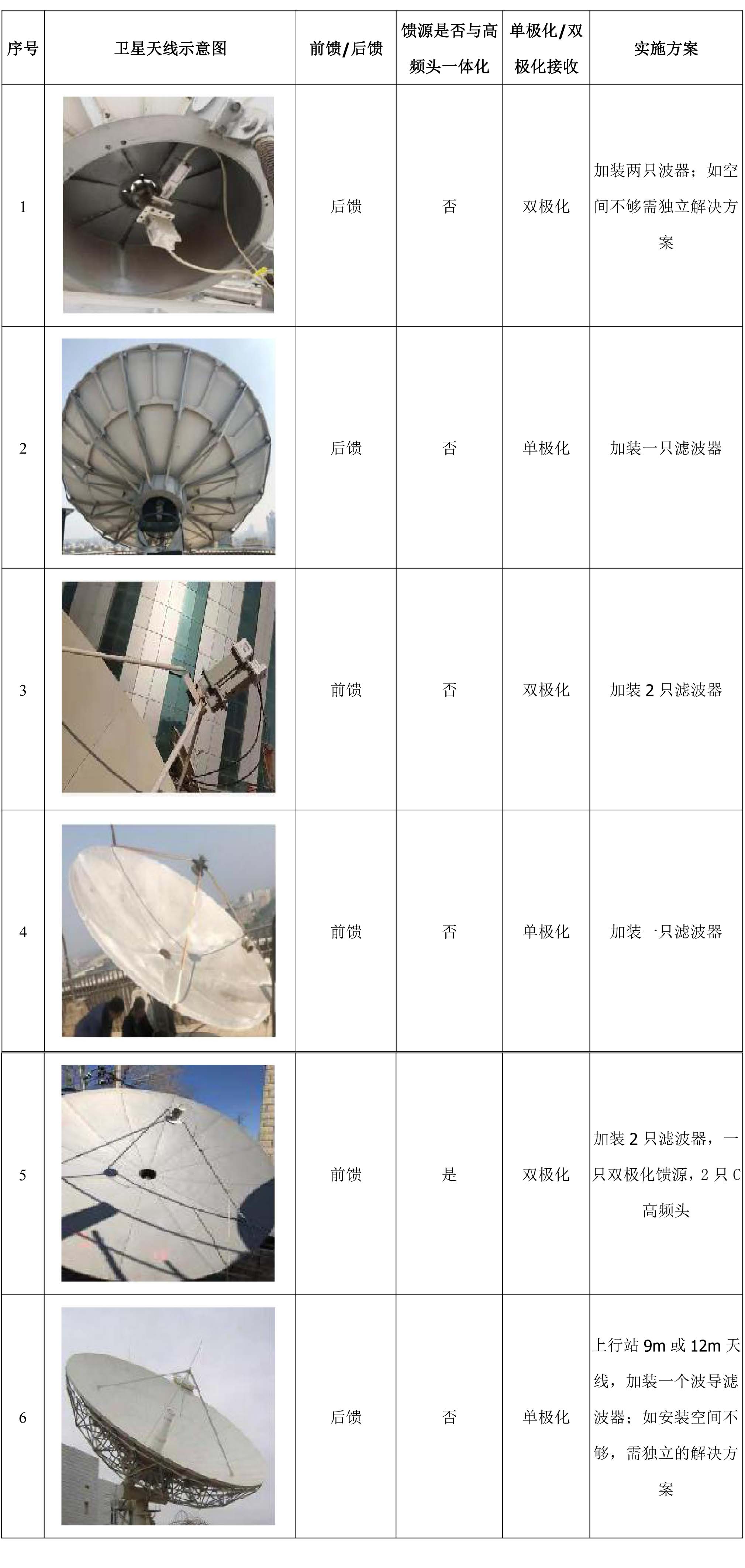

  下圖把常見的幾種衛星天線根據前饋還是后饋接收、饋源與高頻頭是否一體化以及是單極化還是雙極化接收情況進行分類匯總，給出具體對應的實施方案。


濾波器的組合模式

1、單極化單饋源

2、單極化雙饋源

3、雙極化雙饋源

開始安裝：
1、把接收天線信號的接收機全部斷電，高頻頭為易損耗部件，在取下高頻頭上連接頭時帶電拔插容易造成短路使高頻頭損壞。除此之外，為防止靜電傷害，操作前斷電都是必須的。
2、原有衛星天線在無干擾情況下天線方位角，高頻頭極化角都是最佳狀態時，在安裝C頻段濾波器時無需重新校準天線位置，在取下原有高頻頭時用記號筆記下饋源在饋源盤上的位置。
3、組裝濾波器。濾波器的波導口有二面，一面有槽口另一面面光滑，把光滑的一面對準高頻頭，另一面接合饋源，安裝好防水膠墊，注意在高頻頭和濾波器的接合面一定要對齊，然后把螺絲穿入螺孔，用扳手把螺絲擰緊，擰螺絲時按照對角擰，先松后緊的原則，使波導接合面均勻受力。   組裝好濾波器后，按照原有的記號位置，把饋源安裝復位。
3、接上連接線，把F頭和高頻頭擰緊，打開接收機觀察圖像。
4、所有頻點及對應下的節目一一觀察。如果圖像正常，無可察覺的視頻或者音頻損傷。安裝完畢。
4、安裝后的測試驗證
  C頻段濾波器的安裝目的，是為了有效解決電信運營商5G信號對使用C頻段衛星天線單位的干擾影響。如何判定安裝后的結果是有效的？根據《C頻段廣播電視衛星接收站與5G基站干擾協調實施辦法（試行）》，在安裝完C頻段濾波器后，使用5G終端距離天線口面≦3m的位置滿載下載，以此模擬5G信號到達衛星天線接收處的下行功率為最大狀態，觀察衛星接收機解碼后輸出至監視器的畫面，判斷節目是否會出現可察覺的損傷。觀察節目應包含接收信號的所有頻道，如出現任何可察覺的視音頻損傷，即判定為不合格。

5、安裝后干擾問題依然存在怎么辦？
  我們可以從以下幾個思路解決問題
1、天線方位角和高頻極化角有變動，如果天線位置不在最佳信號接收的位置，信噪比是很低的，加裝濾波器是不能解決本身信噪比低的問題。解決辦法：需要從新調整天線位置和對焦高頻頭。
2、濾波器與饋源和高頻頭的波導面沒有完全接合，防水膠墊沒有安裝到位。解決辦法：取下螺絲換個位置重新擰緊螺絲。
3、觀察接收機或者尋星儀，部分頻點正常接收，部分頻點信噪比低，圖像出現馬賽克。解決辦法：嘗試調整饋源位置，微調，觀察頻點信噪比情況，調均衡，使所有頻點均在正常值內，信噪比穩定。
4、雙極化接收情況下，其中一種極化正常，另一個怎么也調不過來，很難找到均衡點。解決辦法：嘗試把水平和垂直接收的濾波器對換位置，直接轉動饋源位置，把垂直接收那只濾波器用來做水平接收，水平接收的變成垂直接收。
  當然干擾問題本身就是非常復雜的，在解決5G干擾的過程中難免會遇到各種預料之外的事。如果你遭遇的是超強的干擾信號，以及嘗試了各種辦法還是無法解決問題的，請聯系我們，我們會根據你的情況，給您提供超強干擾解決方案。
